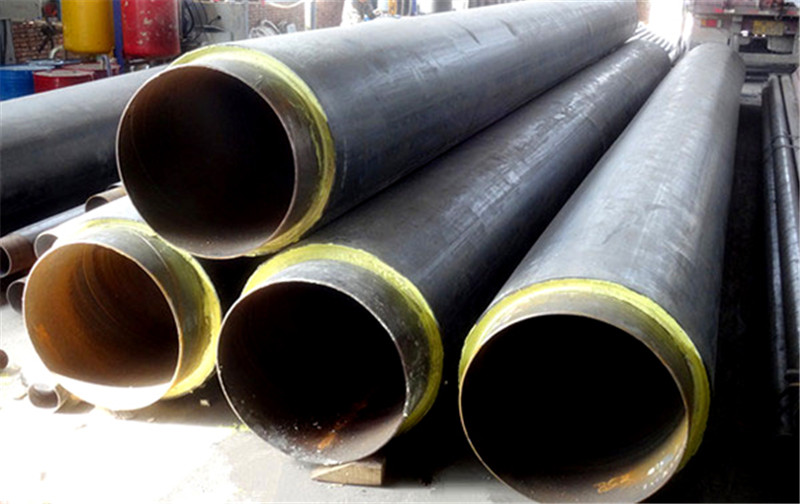

聚氨酯保溫管的各種參數(shù)
聚氨酯保溫管外護(hù)管原材料性能密度和成分外護(hù)管使用高密度聚乙烯塑料制造。應(yīng)使用有助于外護(hù)管生產(chǎn)及提高外護(hù)管性能的添加劑，如抗氧劑、紫外線穩(wěn)定劑、碳黑（或由碳黑預(yù)制的色母料）等。所添加的碳黑應(yīng)滿足下列要求：密度：1500kg/m3～2000kg/m3；甲苯萃取量：≤0.1%（質(zhì)量百分比）；平均顆粒尺寸：0.01μm～0.25μm。
外護(hù)管外觀外護(hù)管應(yīng)為黑色，聚氨酯保溫管其內(nèi)外表面目測(cè)不應(yīng)有損失其性能的溝槽。不允許有氣泡、裂紋、凹陷、雜質(zhì)、顏色不均等缺陷。管兩端應(yīng)切割平整，并與管的軸線垂直，角度誤差應(yīng)小于2.5°。拉伸屈服強(qiáng)度及斷裂伸長(zhǎng)率外護(hù)管任意位置的拉伸屈服強(qiáng)度不應(yīng)小于19MPa、斷裂伸長(zhǎng)率不應(yīng)小于350%。縱向順縮率外護(hù)管任意管段的縱向回縮率不應(yīng)大于3%。

外護(hù)管規(guī)格制保溫用外護(hù)管的公稱(chēng)外徑和最小壁厚應(yīng)符合規(guī)定護(hù)管外徑和壁厚允許的極限偏差應(yīng)符合GB/T13018規(guī)定，以便于外護(hù)管焊接時(shí)參考。當(dāng)兩個(gè)外護(hù)管焊接時(shí)，其熔體流動(dòng)速率的差值不應(yīng)大于0.5g/10min。
